型號

WSDC-10V5000A

功率 Power

35KW

制作方式 Working

開關PWM

輸入 Input

相數 phase

3￠4w

電壓 Voltage

380V±10%

頻率 Frequency

50Hz±10%

輸出

Output

電壓 Voltage

0～10V 連續可調

電流 Current

0～5000A 連續可調

紋波電壓 Ripple

0.8%FS(滿量程)電壓

電源調整率 Load Regulation

±0.1%FS

負載調整率 Load Regulation

±1%FS

電壓解析度

0.1V

電流解析度

0.1A

功率解析度

1W

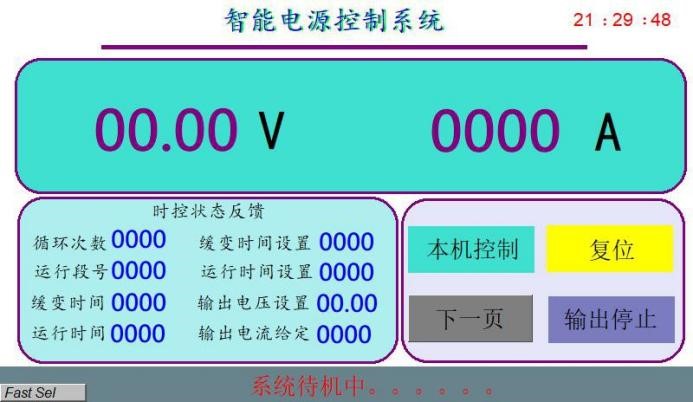

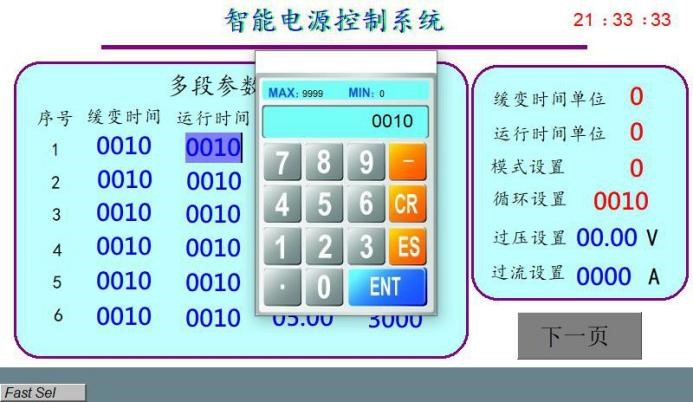

觸摸屏顯示 Display

電壓 V 電流 A 時間 T

設定

項目

電壓調節 CV

0-100%額定電壓可調

電流調節 CC

0-100%額定電流可調

測量

準確度

電壓

0.2%+0.2%F.S

電流

0.1%+0.1%F.S

功率

0.5%+0.5%F.S

保護 Protection

過壓 Over Voltage 過流 Over Current 過溫 Over Temp

過壓保護（OVP）

閾值可設（±1%設定值），動作時間≤1ms，物理切斷繼電器響應

編程響應時間

≤0.1s

升流時間

＜100ms

電流保持時間

≥5000H，步階保持時間可以從0開始；

通訊接口

RS485 MODBUS-RTU 標準通訊協議

負載特性 Load speciality

適用各種負載

絕緣電阻 Insulation

輸入對機殼 20MΩ 500VDC，輸入對機殼 20MΩ 500VDC

耐壓 Pressure   resistance

輸入對機殼 1500VAC                   1 分鐘，

輸入對機殼 1500VAC                   1 分鐘

冷卻方式 Cooling

風扇強制冷卻

運行環境 Environment

0～40℃ 20%～80% RH (不結露)

體積 W×H×D(mm)

430×353×550
